恒電位儀技術要求

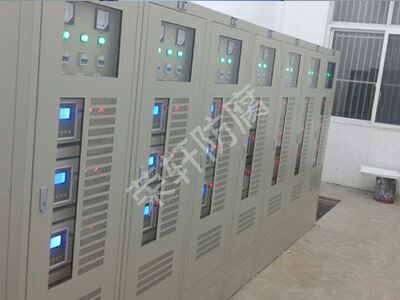

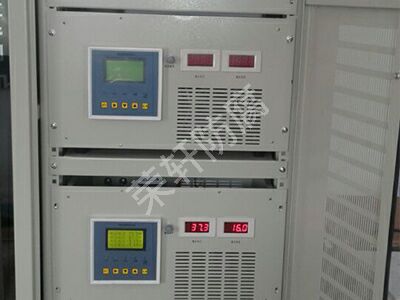

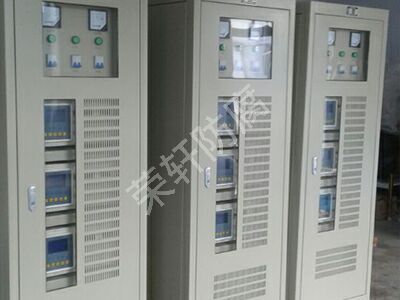

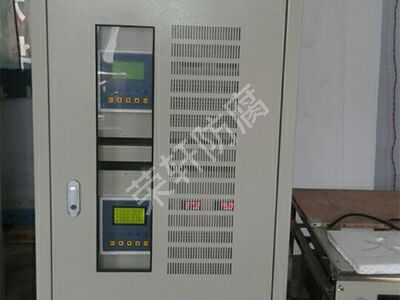

　　兩臺恒電位儀一用一備，安裝在同一個控制柜內，由控制柜實現兩臺恒電位儀的切換。

　　1.1運行條件

　　環境溫度：-25℃～+45℃;

　　相對濕度：15%RH～90%RH;

　　大氣壓力：86Kpa～106Kpa;

　　交流供電電源：由控制柜提供單相220V±10%V;頻率50±5%HZ

　　輸出電壓/電流：50V/50A

　　1.2基本性能

　　參比電位調節范圍為：-3V～0V連續可調;

　　參比輸入阻抗≥2MΩ;流經參比電極電流≤1μA;

　　半載輸出紋波系數：≤1%;

　　恒電流控制精度：≤1%;

　　參比電位誤差報警：±50mV;

　　抗50HZ干擾：≥30V(參比與地之間);

　　支持雙機自動切換;

　　滿載工作效率(整機工作效率)≥90%;

　　通斷電測試功能：

　　(1)具有手動控制設備兩種工作狀態的功能，即連續供電工作狀態和測試期間間歇供電(通12S、斷3S，通0.8S、斷0.2S)工作狀態。

　　(2)手動斷電測試，通過開關選擇，儀器進入間歇供電測試狀態，通12S、斷3S。同時滿足DCVG快速掃描，通0.8S、斷0.2S。

　　(3)在測試期內，輸出電流中斷3S不報警，從斷轉通狀態時不得出現電流沖擊現象。

　　1.3數據傳輸要求

　　儀器需實現遠程測控，恒電位儀提供遠程傳輸數據端口，將輸出電流(I輸)、輸出電壓(V輸)及管/地電位(V保)。

　　模擬量輸入、輸出接口為4～20mA的標準工業信號。開關量輸入、輸出接口為電平信號、脈沖信號、觸電等。高電平信號的電壓值應在20V～24V之間，低電平信號的電壓值應在0～4V之間。

　　1.4安全性能

　　絕緣電阻：輸入對機殼絕緣電阻應>50MΩ。

　　介電強度：儀器能承受輸入對機殼2000V介電強度試驗電壓(交流有效值)，歷時1分鐘而無法擊穿和閃絡現象。

　　噪音≤45db

　　1.5保護性能

　　溫度保護：恒電位儀機箱內溫度達到65℃，風機全速運行;溫度達到85℃時，恒電位儀自動停機降溫。保護條件恢復到正常時，設備自動轉入　　正常運行狀態。

　　電網保護：當電網電壓超過額定30%時，恒電位儀停止運行，保護條件恢復到正常時，自動轉入正常運行狀態。

　　限定保護：

　　輸出電壓限定：額定輸出電壓×110%

　　輸出電流限定：額定輸出電流×110%

　　參比電位限定：-3V～0V

　　防雷擊保護：在恒電位儀的輸入、輸出、參比端有防雷擊保護措施

　　參比抗干擾保護：在參比端設有參比抗干擾保護，能保證參比端穩定工作

　　線路板三防(防潮、放鹽霧、防毒)

　　1.6報警功能

　　報警的顯示方式：所有報警均提供聲光報警，同時在液晶屏上顯示報警原因

　　輸出電流、電壓超限報警

　　電位超限錯誤報警

　　極性錯誤報警

　　1.7接線端子

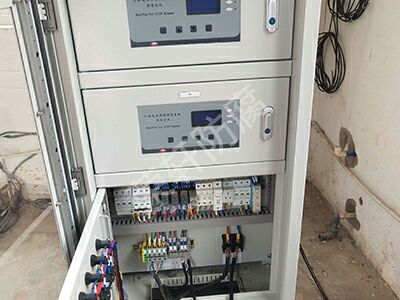

　　儀器接線板裝有交流電壓輸入、輸出陽極、輸出陰極、零位接陰、參比輸入等接線柱，這些接線柱安裝在一塊環氧玻璃布板上，接線柱的大小　　滿足連接線橫截面積的要求即儀器輸出規格要求。機殼接地接線柱應考慮壓接25mm2接地線。

　　應設有維修專用的電源插座。

　　1.8機殼及涂鍍

　　機殼采用厚度大于1.5mm的冷軋鋼板成型，表面采用靜電噴塑防腐處理。機殼防護等級滿足IP31。

　　1.9組裝

　　組裝前應對全部零件進行檢驗，合格后才允許組裝。
